WebRTC之RTT的两种计算方式
简述
RTT（round-trip time），往返时延，表示在通信过程中，发送端发送的数据包或信号抵达接收端后，再返回发送端的整个往返过程所需时长。
RTT由三个部分决定，分别是
- 链路的传输时长
- 路由器的排队和处理时长
- 接收端的处理时长
由于接收端的处理时长只与接收端的处理逻辑相关，不涉及网络传输，所以在RTT计算过程中一般不包括接收端的处理时长。即：
1 | RTT = 链路的传输时长 + 路由器的排队和处理时长 |
其中，路由器的排队和处理时长会随着整个网络的拥塞程度的变化而变化。
简言之，网络拥塞程度越严重，RTT的值也就越大。因此，RTT的变化在一定程度上反应了整个网络的拥塞程度的变化。这也是RTT常被当做重要指标用于分析网络性能的原因。
RTT的计算方式
在WebRTC中根据RTT计算的发起端的不同，可分为以下两种的计算方式：
基于发送端

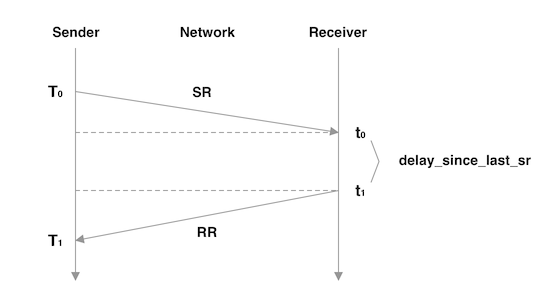

这是WebRTC中默认开启的RTT计算方式，其流程图如下所示：
计算公式：
与之相关的RTCP报文有：SR（Sender Report）、RR（Receiver Report）和Report Block。
相关报文的格式
Send Report
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20// Sender report (SR) (RFC 3550).
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
header |V=2|P| RC | PT=SR=200 | length |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| SSRC of sender |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
sender | NTP timestamp, most significant word |
info +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| NTP timestamp, least significant word |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| RTP timestamp |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| sender's packet count |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| sender's octet count |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
| report block(s) |
| ... |字段解析：
NTP timestamp：64 bits
表示该SR包发送时的NTP时间戳，之所以使用NTP时间，是因为NTP可以同步不同计算机之间的时钟，降低时间误差。
关于NTP时间的介绍，可参考文章： 计算机中几个与时间相关的概念
RTP timestamp：32 bits
表示该SR包发送时的RTP时间戳，单位是采样时间戳，一般与NTP timestamp指向同一时刻，但也有可能会引入一个随机的偏移值。
sender’s packet count ：32 bits
表示在生成该SR包时已经发送的RTP包的总个数。
sender’s octet count：32 bits
表示在生成该SR包时已经发送的RTP包的总字节数。
SR包除了自身信息之外，还可以作为Report Block的载体。
Receiver Report
1
2
3
4
5
6
7
8
9
10// RTCP receiver report (RFC 3550).
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
header |V=2|P| RC | PT=RR=201 | length |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| SSRC of packet sender |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
| report block(s) |
| ... |RR包只是Report Block的载体，此外除了RTCP头，无其它字段。
Report Block
1
2
3
4
5
6
7
8
9
10
11
12
13+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
report | SSRC of media source |
block +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| fraction lost | cumulative number of packets lost |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| extended highest sequence number received |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| interarrival jitter |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| last SR (LSR) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| delay since last SR (DLSR) |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+字段解析：
SSRC of media source：32 bits
表示该Report Block包所属的数据流，与发送SR包的数据源所对应的SSRC一致。
fraction lost：8 bits
表示从发送上一个Report Block包到发送当前Report Block包的这段时间内的丢包率。
采用Q8格式，即用0
255映射0.01.0范围。cumulative number of packets lost：24 bits
表示SSRC对应的数据流从开始到现在所累积的丢包个数，
extended highest sequence number received：32 bits
表示接收端当前所接收到的最大的RTP包序号。
该序号是一个解回绕后的值，高16 bits表示序号回绕的次数，低16位表示RTP序号。
NOTE：关于序号回绕技术的介绍留待后续。
interarrival jitter：32 bits
表示接收端先后接收到的两个RTP包之间的抵达间隔抖动。关于抖动的计算，可参考文章： WebRTC之抖动估计
last SR：32 bits
该字段对应接收端接收到的最新SR包中所携带的NTP时间戳。
NOTE：该字段是一个紧凑型的NTP时间戳，即分别取NTP时间中秒部分的低16 位和小数秒部分的高16位，然后拼凑成一个32位的值。采用紧凑型的NTP时间戳是一种以精度换空间的优化。
NTP时间转换成紧凑型NTP时间戳的方式：
1
2
3
4
5
6
7
8
9
10
11struct NTPTime {
uint32_t seconds; // 秒
uint32_t fractions; // 小数秒
};
// 接收端接收到的最新SR包中的NTP字段
NTPTime last_received_ntp;
// Compacted NTP timestamp
// 紧凑型的NTP时间戳
uint32_t last_sr_timestamp = ((last_received_ntp.seconds & 0x0000ffff) << 16) +
((last_received_ntp.fractions & 0xffff0000) >> 16);delay since last SR：32 bits
表示从接收端接收到的最新SR包到发送当前Report Block包之间的时间间隔，即接收端处理SR包的时间。如果截止目前没有收到SR包，则该值为0。
NOTE：该字段也是一个紧凑型的NTP时间戳。
代码导读
发送端发送SR包
有两种情况会触发SR包的发送，分别是：
在每次发送RTP包之前会检查是否可以发送一个SR包
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19bool ModuleRtpRtcpImpl2::OnSendingRtpFrame(uint32_t timestamp,
int64_t capture_time_ms,
int payload_type,
bool force_sender_report) {
// 如果当前端不是发送端，则直接返回
if (!Sending())
return false;
...
// 确保SR包在关键帧之前发送，因为SR包的RTP timestamp字段会用于抖动估计和音视频同步
// Make sure an RTCP report isn't queued behind a key frame.
// 检查是否可以发送新的SR包
if (rtcp_sender_.TimeToSendRTCPReport(force_sender_report))
// 通过RTCPSender来发送SR包
rtcp_sender_.SendRTCP(GetFeedbackState(), kRtcpReport);
return true;
}在RTCPSender发送Report Block包时，如果是当前端是发送端则会使用SR作为载体
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69// RTCP的Report包：Report Block、XR中扩展报告、SDES包等
void RTCPSender::PrepareReport(const FeedbackState& feedback_state) {
bool generate_report;
// 允许发送RTCP Report的两类情况：
if (IsFlagPresent(kRtcpSr) || IsFlagPresent(kRtcpRr)) {
// 情况一：在每次发送SR包或RR包时携带Report Block，因为Report Block只能以SR包或RR包作为载体发送
// Report type already explicitly set, don't automatically populate.
generate_report = true;
RTC_DCHECK(ConsumeFlag(kRtcpReport) == false);
} else {
// 情况二：当前发送的RTCP包类型中不包括SR或RR，则需要满足以下任一条件：
// a. 当前RTCP模式是复合模式（kCompound）
// 这种模式下，发送任意的RTCP包都会触发Report Block的发送。
// b. 当前RTCP模式是简化模式（kReducedSize）
// 只有当前发送的RTCP包类型中包含了Report Block类型，即添加了kRtcpReport标识，才会触发Report Block的发送。
generate_report =
(ConsumeFlag(kRtcpReport) && method_ == RtcpMode::kReducedSize) ||
method_ == RtcpMode::kCompound;
// 如果是发送端则使用SR包作为Report Block的载体，否则使用RR包作为载体。
if (generate_report)
SetFlag(sending_ ? kRtcpSr : kRtcpRr, true);
}
// 检测是否需要发送SDES包
if (IsFlagPresent(kRtcpSr) || (IsFlagPresent(kRtcpRr) && !cname_.empty()))
SetFlag(kRtcpSdes, true);
// 允许发送RTCP Report。
if (generate_report) {
// 检测是否需要发送扩展报告包，载体是XR包。
// 与基于接收端的RTT计算方式相关的两个RTCP包：Receiver Reference Time Report Block
// 和DLRR Report Block**，**以及视频分配码率的报告都是通过XR包作为载体发送。
if ((!sending_ && xr_send_receiver_reference_time_enabled_) ||
!feedback_state.last_xr_rtis.empty() ||
send_video_bitrate_allocation_) {
SetFlag(kRtcpAnyExtendedReports, true);
}
// Report Block的发送是周期性的
// generate next time to send an RTCP report
TimeDelta min_interval = report_interval_;
if (!audio_ && sending_) {
// 音频的RTCP报告使用固定的周期，视频的RTCP报告周期则与当前的码率相关：优先取当前码率的36%用于发送RTCP报文。
// Calculate bandwidth for video; 360 / send bandwidth in kbit/s.
int send_bitrate_kbit = feedback_state.send_bitrate / 1000;
if (send_bitrate_kbit != 0) {
min_interval = std::min(TimeDelta::Millis(360000 / send_bitrate_kbit),
report_interval_);
}
}
// 部署下一次发送Report Block的间隔时间，是一个任意值。
// 取范围是下一次发送时刻的前后0.5毫秒内：[interval_ms - 0.5，interval_ms + 0.5]
// The interval between RTCP packets is varied randomly over the
// range [1/2,3/2] times the calculated interval.
int min_interval_int = rtc::dchecked_cast<int>(min_interval.ms());
TimeDelta time_to_next = TimeDelta::Millis(
random_.Rand(min_interval_int * 1 / 2, min_interval_int * 3 / 2));
// 部署下一次Report Block的发送
RTC_DCHECK(!time_to_next.IsZero());
SetNextRtcpSendEvaluationDuration(time_to_next);
// RtcpSender expected to be used for sending either just sender reports
// or just receiver reports.
RTC_DCHECK(!(IsFlagPresent(kRtcpSr) && IsFlagPresent(kRtcpRr)));
}
}
接收端收到SR包之后，返回一个RR包或SR包
如果当前端本身既是发送端又是接收端，则在收到SR包后会在下次发送SR包时将Report Block一并返回。
如果当前端只是接受端，那么则为以RR为载体将Report Block返回。
同上，相关代码见函数RTCPSender::PrepareReport。
发送端在收到RR包或SR包后，提取相关字段计算RTT值
RTT的计算位于发送端的RTCPReceiver中，以下是相关代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40void RTCPReceiver::HandleReportBlock(const ReportBlock& report_block,
PacketInformation* packet_information,
uint32_t remote_ssrc) {
// 过滤不属于当前端的Report Blocks
if (!registered_ssrcs_.contains(report_block.source_ssrc()))
return;
// 接收到Report Block的系统时间
last_received_rb_ = clock_->CurrentTime();
...
// 根据Report Block计算RTT
int64_t rtt_ms = 0;
// T0：接收端收到的最新的SR包中的NTP时间戳
uint32_t send_time_ntp = report_block.last_sr();
// send_time_ntp为0表示接收端暂未收到SR包
if (send_time_ntp != 0) {
// 接收端的处理时长
uint32_t delay_ntp = report_block.delay_since_last_sr();
// T1：将系统时间转换成NTP时间后再格式化成紧凑型NTP时间戳
// Local NTP time.
uint32_t receive_time_ntp =
CompactNtp(clock_->ConvertTimestampToNtpTime(last_received_rb_));
// 计算RTT，因为在NTP时间戳中，秒和小数秒部分都是16位，所以单位是1/(2^16)秒
// RTT in 1/(2^16) seconds.
uint32_t rtt_ntp = receive_time_ntp - delay_ntp - send_time_ntp;
// 将RTT的单位转换成毫秒
// Convert to 1/1000 seconds (milliseconds).
rtt_ms = CompactNtpRttToMs(rtt_ntp);
report_block_data->AddRoundTripTimeSample(rtt_ms);
if (report_block.source_ssrc() == main_ssrc_) {
rtts_[remote_ssrc].AddRtt(TimeDelta::Millis(rtt_ms));
}
packet_information->rtt_ms = rtt_ms;
}
...
}
基于接收端

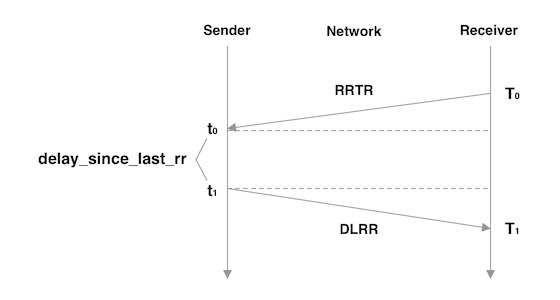

WebRTC中可通过设置RTCPSender中的xr_send_receiver_reference_time_enabled_来开启这种计算方式，其流程图如下所示：
计算公式：
与之相关的RTCP报文有：RRTR（Receiver Reference Time Report Block）、DLRR（DLRR Report Block）。
相关报文的格式
Receiver Reference Time Report Block
1
2
3
4
5
6
7
8
9
10
11// Receiver Reference Time Report Block (RFC 3611).
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| BT=4 | reserved | block length = 2 |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| NTP timestamp, most significant word |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| NTP timestamp, least significant word |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+RRTRB其实就是一个简化版的SR，字段解析可参考上述SR报文的解析。
DLRR Report Block
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15// DLRR Report Block (RFC 3611).
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| BT=5 | reserved | block length |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
| SSRC_1 (SSRC of first receiver) | sub-
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ block
| last RR (LRR) | 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| delay since last RR (DLRR) |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
| SSRC_2 (SSRC of second receiver) | sub-
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ block
: ... : 2sub-block其实就是一个简化版的Report Block，而DLRR则是sub-block的载体。一个DLRR报文可包含多个sub-block，字段解析可参考上述Report Block报文的解析。
代码导读
接收端发送一个RRTRB包
RRTRB包的发送逻辑同Report block一样，位于RTCPSender::PrepareReport中。
发送端收到RRTRB包后，返回一个DLRR包
DLRR包的发送逻辑同Report block一样，位于RTCPSender::PrepareReport中。
接收端收到DLRR包后，提取相关字段计算RTT值
RTT的计算位于接收端的RTCPReceiver中，以下是相关的代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36void RTCPReceiver::HandleXrDlrrReportBlock(uint32_t sender_ssrc,
const rtcp::ReceiveTimeInfo& rti) {
// 过滤不属于当前接收端的DLRR包
if (!registered_ssrcs_.contains(rti.ssrc))
return;
// 这种RTT计算方式需要显示设置启动
// Caller should explicitly enable rtt calculation using extended reports.
if (!xr_rrtr_status_)
return;
// T0：发送端收到的最新的RRTRB包中的NTP时间戳，因为在NTP时间戳中，秒和小数秒部分都是16位，所以单位是1/(2^16)秒
// The send_time and delay_rr fields are in units of 1/2^16 sec.
uint32_t send_time_ntp = rti.last_rr;
// send_time_ntp == 0表示发送端暂时尚未收到RRTRB包
// RFC3611, section 4.5, LRR field discription states:
// If no such block has been received, the field is set to zero.
if (send_time_ntp == 0) {
auto rtt_stats = non_sender_rtts_.find(sender_ssrc);
if (rtt_stats != non_sender_rtts_.end()) {
rtt_stats->second.Invalidate();
}
return;
}
// 发送端的处理时长
uint32_t delay_ntp = rti.delay_since_last_rr;
// T1：接收端收到DLRR的NTP时间戳
uint32_t now_ntp = CompactNtp(clock_->CurrentNtpTime());
// 计算RTT，格式为NTP时间戳
uint32_t rtt_ntp = now_ntp - delay_ntp - send_time_ntp;
// 将RTT的单位转换成毫秒
xr_rr_rtt_ms_ = CompactNtpRttToMs(rtt_ntp);
non_sender_rtts_[sender_ssrc].Update(TimeDelta::Millis(xr_rr_rtt_ms_));
}
参考资料
RFC 3550 - RTP: A Transport Protocol for Real-Time Applications
